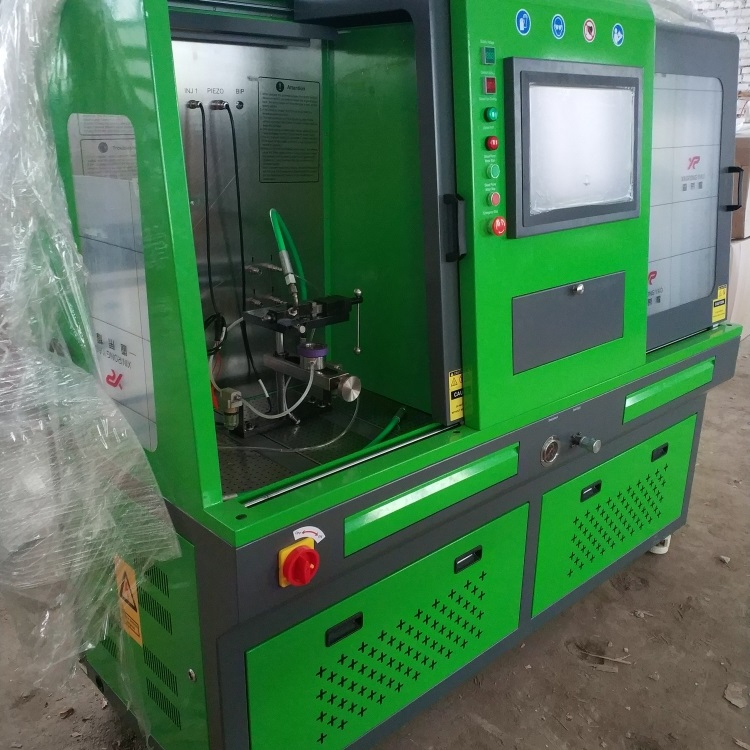

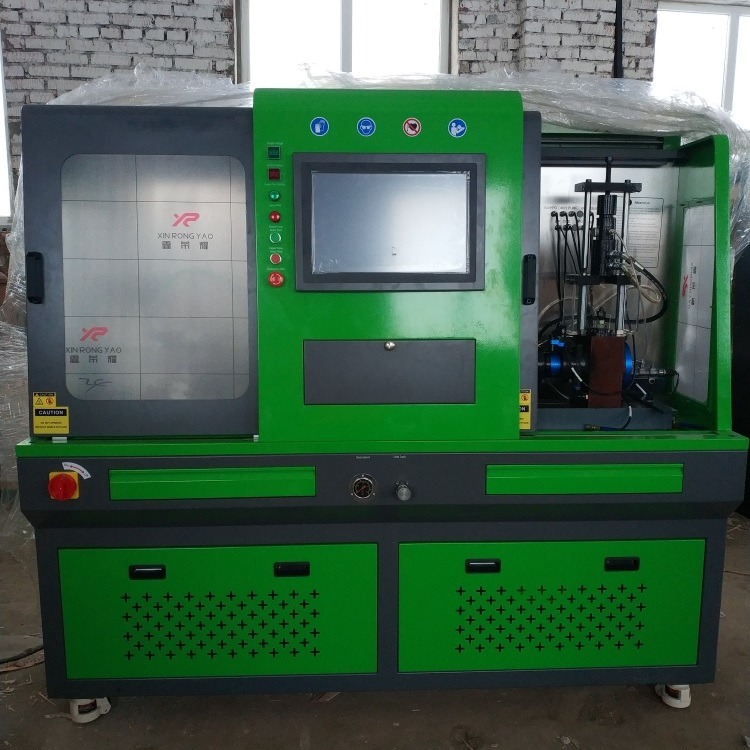

FCR-917FL Универсальный Стенд Common Rail + Cam Box с 2-мя рабочими зонами для диагностики, ремонта, кодирования и калибровки всех дизельных систем: COMMON RAIL, EUI/EUP, HEUI CAT
FCR-917FL – Универсальный 2-х зонный многофункциональный специализированный стенд для испытания рабочих характеристик:
- форсунок Common Rail, насосов Common Rail ,
- насос-форсунок EUI/EUP (Cam Box HK1400 входит в комплектацию стенда),
- насос-форсунок CAT HEUI и насосов высокого давления CAT 320D (оборудование для CAT- опция).
Основные функции:
- Испытание всех типов форсунок Common Rail (Bosch/Denso/Delphi/Siemens/CAT/Perkins/Cummins XPI,в том числе пьезо-форсунок)
- Функция QR-кодирования (Bosch/Denso/Delphi/Siemens/CAT/Perkins/Cummins XPI,в том числе пьезо-форсунок)
- Функция определения задержки «впрыска» BIP форсункой
- Измерение сопротивления/индуктивности форсунки
- Измерение хода анкера электромагнитного клапана форсунки AHE
- Испытание 4-контактной форсунки Bosch CRIN4.2
- Испытание насосов Common Rail всех типов
- Функция испытания производительности насоса Common Rail
- Испытание насосов Denso HP0/HP5
- Испытание насос-форсунок EUI/EUP на стенде Сam box HK1400
- Испытание форсунок Cummins HPI ISX15/QSK60 (опция)
- Испытание насос-форсунок CAT HEUI C7/C9/C-9/3126B (опция)
- Испытание насос-форсунок CAT HEUI 3116/3412E/FORD 6.0L/ISUZU/G2.9 (опция)
- Испытание насоса высокого давления CAT 320D (опция)
Основная конфигураци:

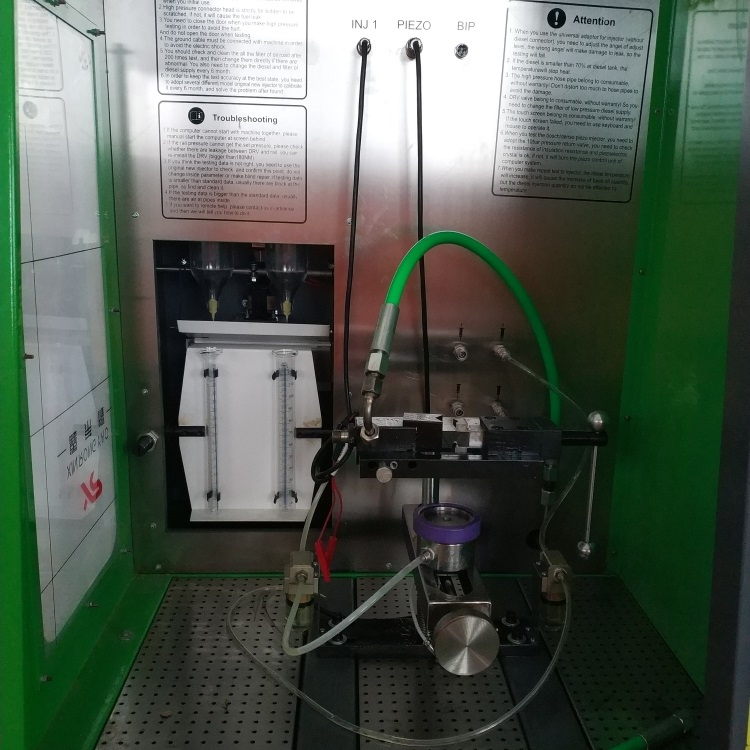

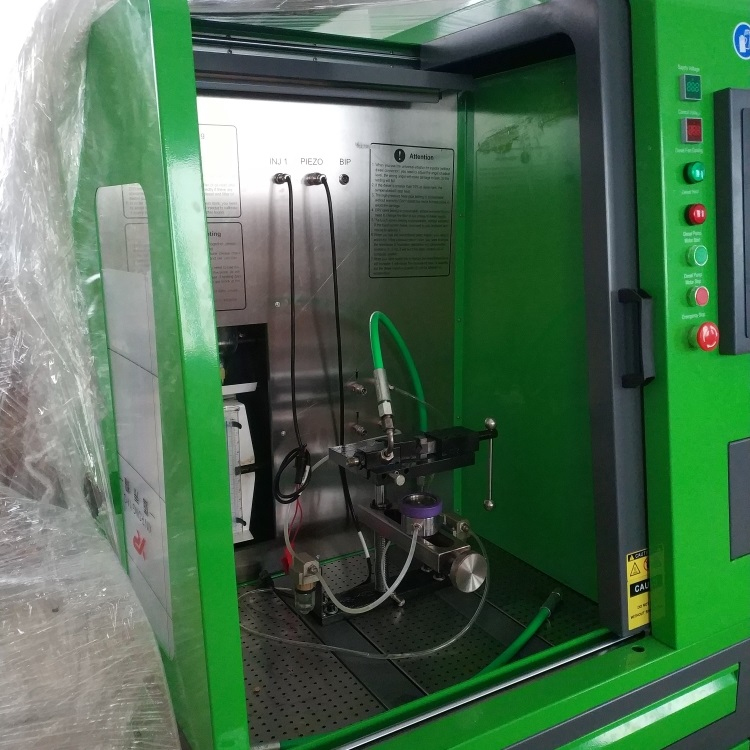

- Отдельная зона для диагностики форсунок и насосов Common Rail.

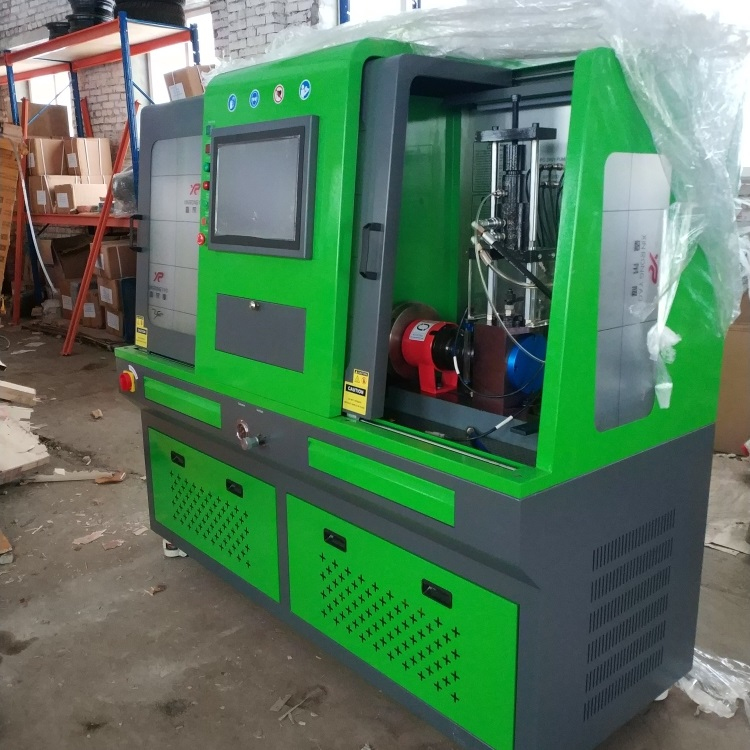

- Отдельная зона для диагностики насос-форсунок и насосных секций EUI/EUP (Cam Box HK1400 и адаптеры входят в комплектацию стенда).
- Мощность двигателя: 15кВт.
- Промышленный ПК с сенсорным экраном.
- Бак для масла (включая подогрев, охлаждение, определение температуры).
- Бак для тестирующей жидкости (включая подогрев, охлаждение, определение температуры).
- Расходомер для определения производительности топливной форсунки.
- Расходомер для определения производительности насоса CR.
- Расходомер для определения подачи моторного масла.
- Стандартная топливная рампа с датчиком высокого давления и DRV клапаном Bosch.
- Отдельный встроенный новый насос Bosch CP3 для испытания форсунок common rail.
- Система измерения с применением мензурок (опция).
|
EUI/EUP Cambox техническая информация |
|||||
|
Тип EUI/EUP |
Адаптер |
Приемник топлива |
Кулачок |
Стержень |
Угол |
|
Caterpillar 3512B |
301C |
301A |
007 |
301B |
270 |
|
Cummins M11 N14 |
302C |
302A |
M11 |
303B |
180 |
|
Caterpillar C12 |
303C |
303A |
007 |
301B |
270 |
|
Caterpillar C13 C15 C18 |
304C |
303A |
006 |
301B |
270 |
|
Scania |
305C |
304A |
006 |
305B |
270 |
|
MB Actros (Bosch) |
306C |
Standard injector |
001 |
306B |
270 |
|
MB ATEGO (Bosch) |
307C |
Standard injector |
007 |
304B |
270 |
|
DDC N3 (Bosch) |
308C |
305A |
004 |
301B |
270 |
|
Delphi A E1 |
309C |
305A |
006 |
309B |
270 |
|
Delphi E3 |
309C |
305A |
004 |
309B |
270 |
|
IVECO 8 |
310C |
306A |
007 |
302B |
270 |
|
Bosch IVECO 10/13 |
311C |
306A |
006 |
301B |
270 |
|
Bosch Liebherr |
312C |
Standard injector |
001 |
301B |
270 |
|
Delphi DAF |
313C |
Standard injector |
001 |
301B |
270 |
|
CUMMINS Q60 |
314C |
307A |
HP1 |
310B |
270 |
|
CUMMINS X15 |
315C |
308A |
HP1 |
311B |
270 |
|
Bosch NISSAN EUI |
316C |
309A |
004 |
309B |
270 |
|
Bosch VW PD EUI |
317C |
305A |
4010 |
302B |
270 |
|
Bosch VW PDB EUI |
318C |
310A |
4010 |
320B |
270 |
|
Detroit DD60 N2 |
319C |
311A |
006 |
301B |
270 |
|
SIEMENS VW PPD Piezo |
320C |
310A |
4010 |
302B |
270 |
