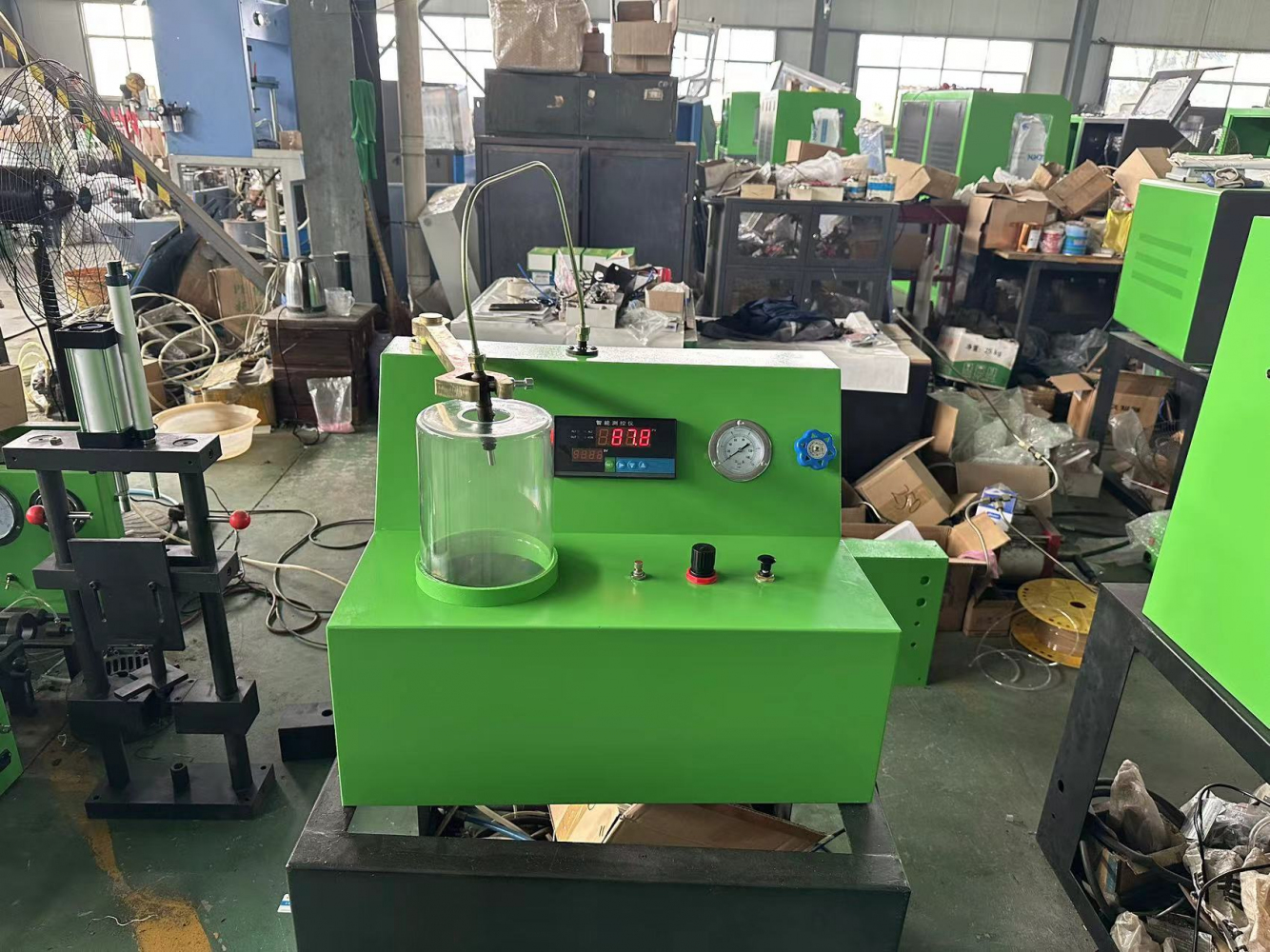

FPQ-400S Стенд для диагностики механических и двухпружинных дизельных форсунок
FPQ-400S Стенд для диагностики механических дизельных форсунок, в том числе двухпружинных (Toyota, Mazda, Hino и т.д.)
Стенд для тестирования форсунок FPQ-400S предназначен для испытания и регулировки форсунок, в том числе двухпружинных (Toyota, Mazda, Hino и т.д.).
Привод насоса приводится в движение пневматической магистралью с давлением воздуха до 10 кгс/см2. Технологическая жидкость поступает из бака через фильтр в насос, далее поступает в форсунку и к манометру.
Комплектация прибора для тестирования и испытания форсунок PQ400S

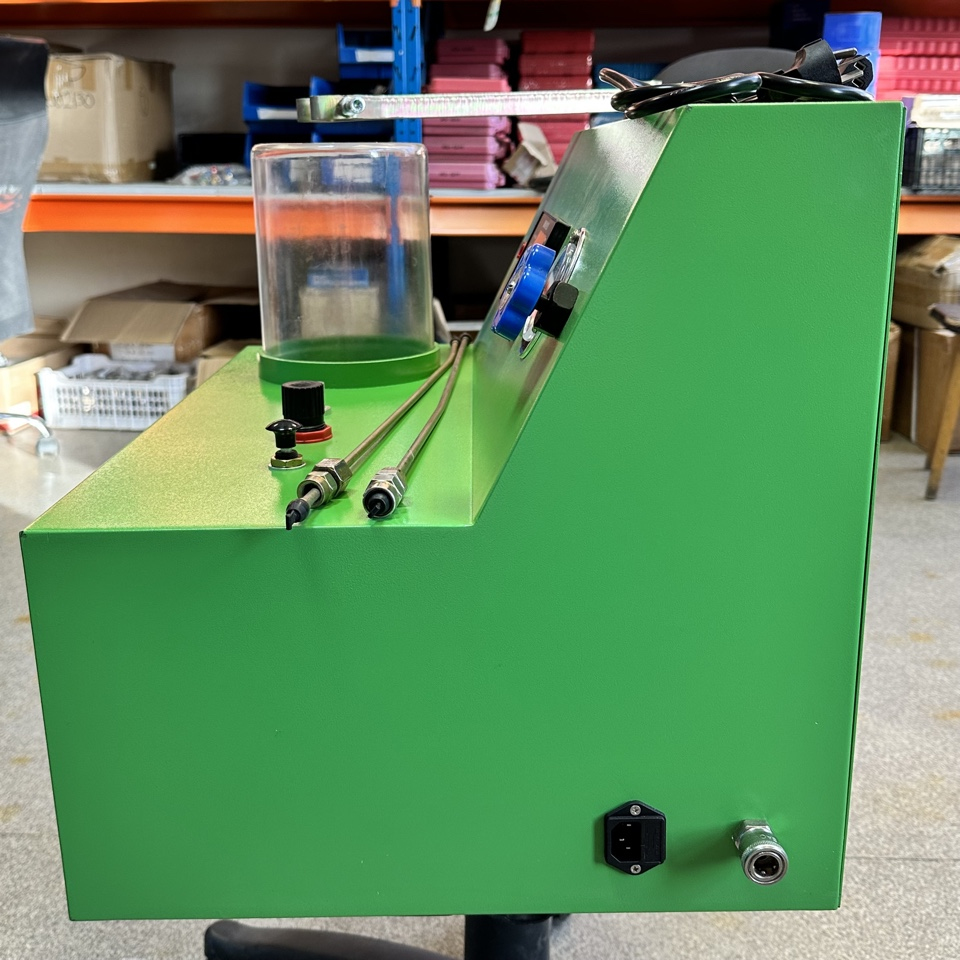

Прибор для испытания форсунок PQ400 состоит из основания, на котором смонтирована пневмогидравлическая система подачи топлива, и корпуса, на котором установлены:
Бак с камерой впрыска
Держатель форсунок

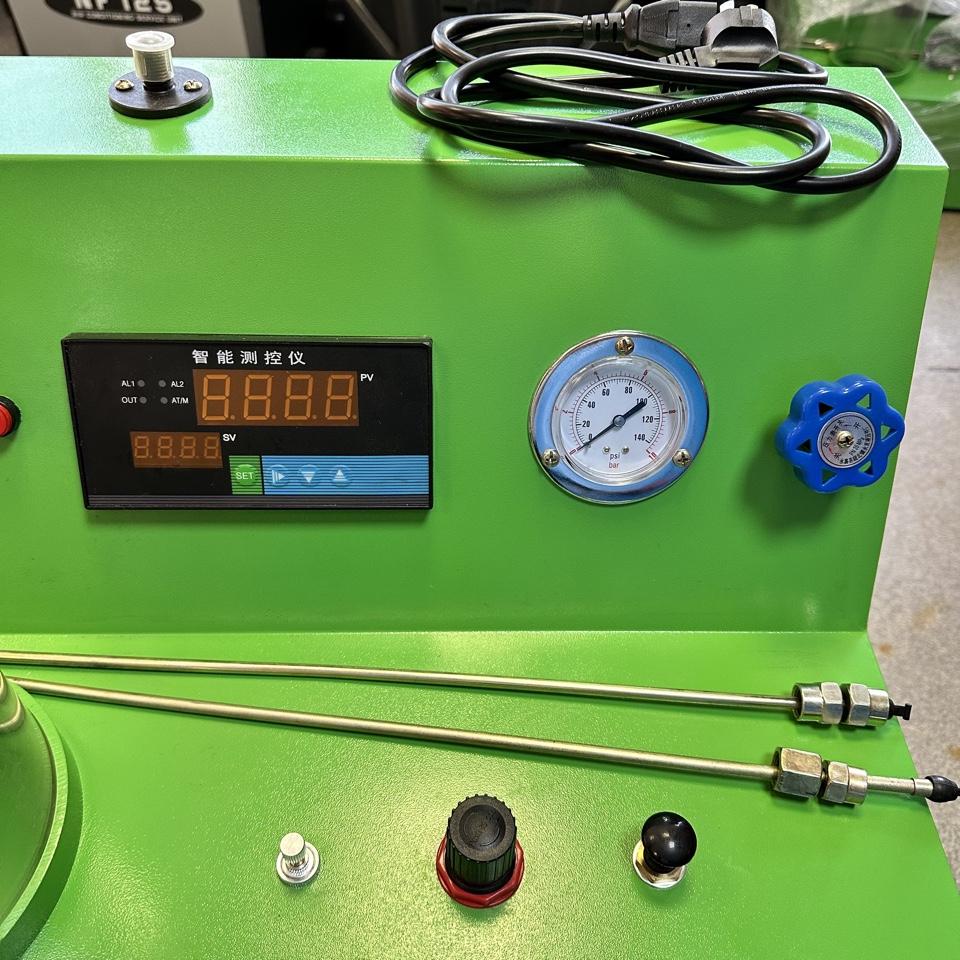

Манометр давления воздуха
Манометр давления топлива, подаваемого на форсунку
Регулятор частоты срабатывания форсунки
Клапан включения
Насос
Фильтр
Регулятор давления воздуха
Трубопроводы
|
Тип |
настольный с пневматическим приводом |
|
Диапазон измерения давления, МПа (кгс/см2) |
0 … 60 (0 … 600) |
|
Диапазон воспроизведения давления, МПа (кгс/см2) |
27 (270) |
|
Предел допустимого падения давления, МПа (кгс/см2) |
1,0 (10) |
|
Предел допускаемой основной приведённой погрешности измерения давления, % |
± 1,5 |
|
Номинальная подача топлива, мм3/цикл |
1800 |
|
Время падения давления после достижения 27 МПа (270 кгс/см2), мин. |
3 |
|
Ёмкость для технологической жидкости, л, не менее |
1,0 |
|
Габаритные размеры, мм, не более |
420х400х600 |
|
Масса (без топлива), кг, не более |
30 |
|
Количество обслуживающего персонала, чел. |
1 |
