Common Rail Комплект оборудования VOLNA для диагностики дизельных топливных систем: форсунки и насосы COMMON RAIL, насос-форсунки и PLD секции EUI/EUP,форсунки CAT HEUI
Комплект оборудования предназначен для дооснащения топливных стендов.
Комплект оборудования включает в себя Блок управления форсунками и насосами Volna-3 и Безмензурочный измерительный блок Volna M2-FL.
Устройство предназначено для диагностирования форсунок Common Rail насосов Common Rail, насос-форсунок и насосных-секций всех известных на данный момент топливных дизельных систем.

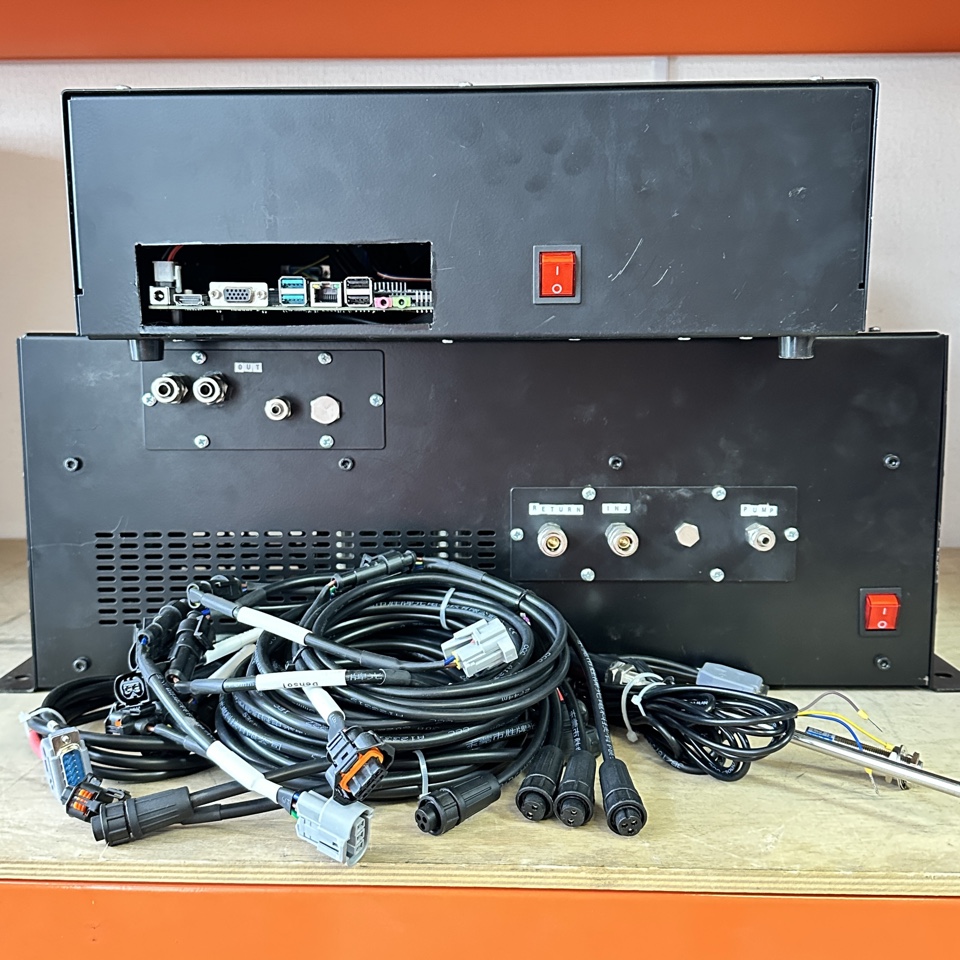

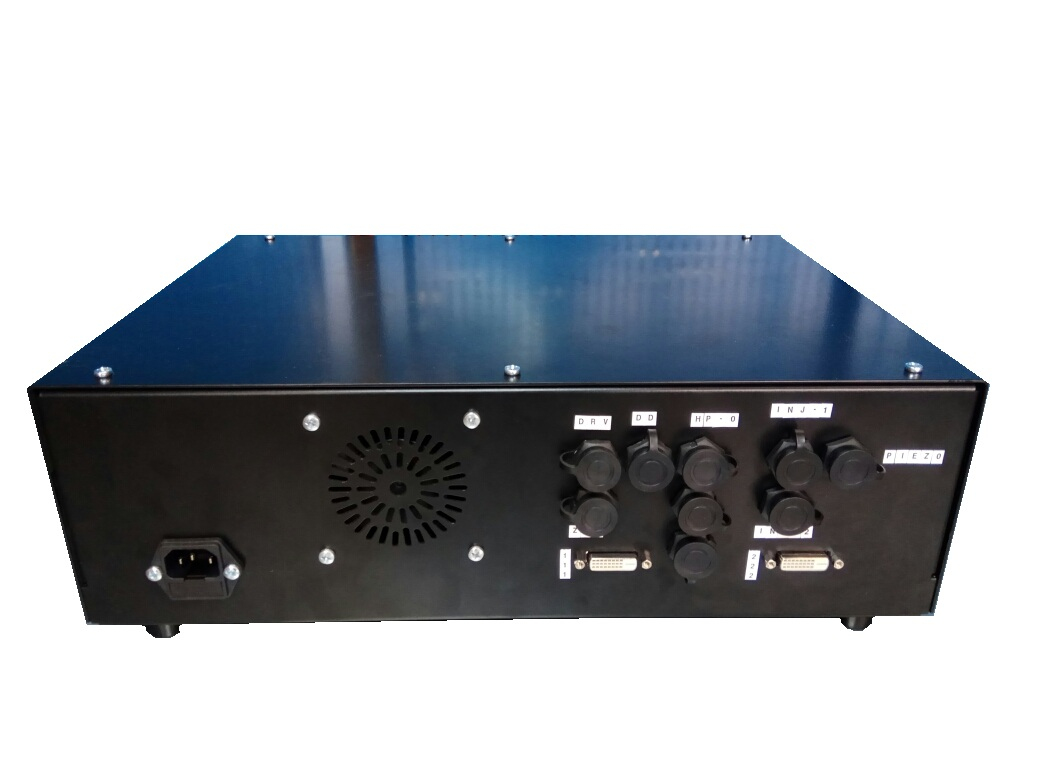

Волна-3 имеет встроенный компьютер, разъёмы для подключения монитора, клавиатуры, мыши находятся на передней панели.
ВОЛНА-3 Блок управления и диагностики дизельных топливных систем: COMMON RAIL/CP PUMP/EUI/EUP/HEUI
Описание устройства:
Устройство "ВОЛНА–3" уникально по своим функциональным возможностям. Уникальность устройства в том, что позволяет диагностировать форсунки, насосы, насос-форсунки всех известных на данный момент топливных дизельных систем. Программное обеспечение, установленное в устройстве, позволяет управлять диагностикой следующих систем:
I. Форсунки Common rail: BOSCH, DENSO, DELPHI, SIEMENS, PIEZO, PIEZO 4
II. Насосы Common Rail Bosch CP1, CP2, CP3, CP4, DENSO HP2, HP4, HP0, DFP1, DFP3, DFP4, DFP6, DELPHI, SIEMENS, Jier, VDO
III. Насос-форсунки EUI и секций EUP BOSCH, DENSO, DELPHI, CAT, JOHN DEERE, DETROIT DIESEL (Механический привод и адаптеры ОПЦИЯ)
IV. Форсунки HEUI Caterpillar
V. ТНВД типаVE-PE (блок управленияТНВД «VE-PE» ОПЦИЯ)
В устройство встроены тест-планы:
- 2700 форсунок CommonRail BOSCH, DENSO, DELPHI, SIEMENS.
- 1100 Насосов CP Common Rail BOSCH, DENSO, DELPHI, SIEMENS, VDO.
- 890 Насос-форсунокEUI и секций EUP разных производителей.
- 19 форсунок ФорсунокHEUICaterpillar.
Программное обеспечение Блока позволяет добавлять в базу новые тест-планы форсунок и насосов.
Устройство обеспечивает:
- Активацию электромагнитных легковых и грузовых форсунок Common Rail фирм Bosch, Denso,
Delphi;
- Кодирование форсунок Common Rail BOSCH, присвоение QR Code.
- Активацию пьезоэлектрических форсунок Common Rail Piezo Bosch, Siemens;
- Диагностирование форсунок Common Rail;
- Диагностирование ТНВД Common Rail системы CP1, CP2, CP3, CP4, DENSO HP2, HP4, HP0, DFP1, DFP3, DFP4, DFP6, DELPHI, SIEMENS, Jier, VDO
- Управление шторкой-задвижкой;
- Управление частотным преобразователем;
- Выбор направления вращения двигателя ТНВД;
- Измерение частоты вращения двигателя ТНВД;
- Измерение температуры и управление системой термостабилизации;
- Управление пускателем топливоподкачивающего насоса;
- Выбор используемого датчика давления;
- Автоматическое, ручное или внешнее управление давлением;
- Синхронную работу 2-х регуляторов давления;
- Автоматическую защиту от перегрузки по току форсунок и регуляторов давления;
- Встроенный компьютер (Опция: Монитор, клавиатура, мышь, принтер)
- Обновление тест-планов для диагностирования форсунок;
- Создание пользовательских тест-планов для диагностирования форсунок;
- Активация форсунки для измерения хода анкера;
- Создание отчетов для печати результатов диагностирования.

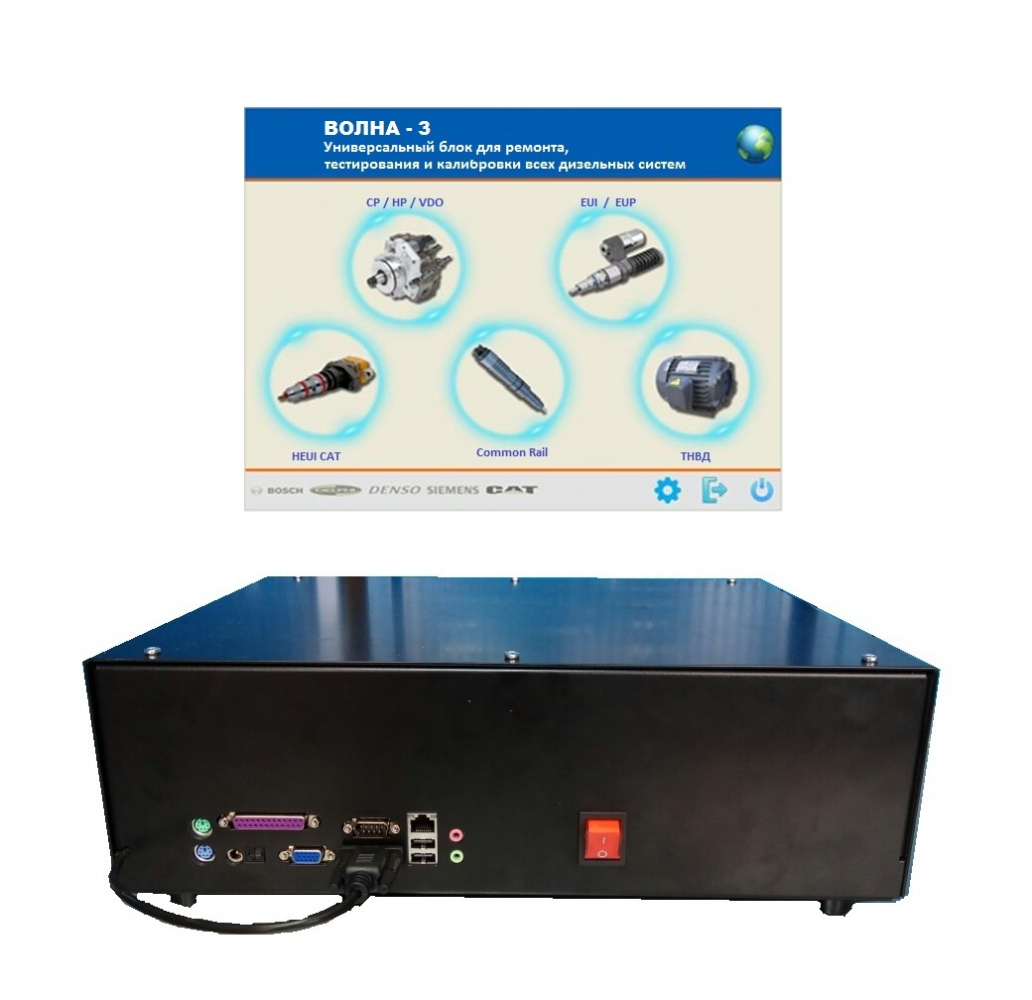

На этой картинке представлен скриншот главной страницы программного обеспечения устройства "ВОЛНА–3". Здесь происходит выбор дизельной системы, элемент которой вы хотите продиагностировать.
I. Проведения испытаний и ремонта Форсунок Common Rail: BOSCH, DENSO, DELPHI, SIEMENS, PIEZO, PIEZO 4
Устройство "ВОЛНА–3" осуществляет полный комплекс работ связанных с ремонтом дизельных форсунок (включая пьезо форсунки) и насосов Common Rail легковых, грузовых автомобилей, автобусов, дорожной и строительной спецтехники.
Тестирование форсунки по эталонному Тест-плану выполняется программой полностью в автоматическом режиме, что позволяет избежать ошибок и неточностей в пошаговой процедуре теста. Результаты тестирования выводятся на экран с возможностью печати на принтере.
 |
Главное «Окно» программы - Информационная строка, показывает номер испытываемой форсунки, тип насоса, режим измерения, тип теста, шаг теста. |
База данных стенда содержит тест–планы более чем на 2700 форсунок Common Rail (BOSCH, DENSO, DELPHI, SIEMENS, PIEZO, PIEZO 4). Тестирование форсунки по эталонному Тест-плану выполняется программой полностью в автоматическом режиме, что позволяет избежать ошибок и неточностей в пошаговой процедуре теста. Результаты тестирования выводятся на экран с возможностью печати на принтере.
 |

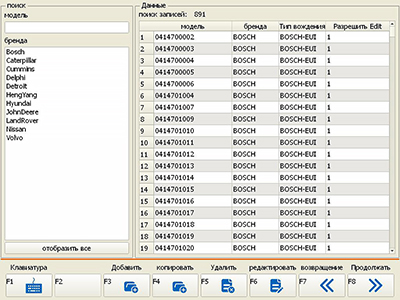

«Окно» F3 – Поиск выбор форсунок по номеру «Окно» F3 – Поиск выбор форсунок по номеру. |
 |

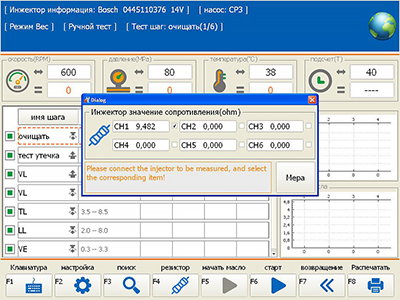

F4 – Резистор, позволяет произвести проверку сопротивления соленоидов электромагнитных форсунок. |
 |
F8 – Распечатать, распечатка, редактирование и сохранение результатов теста. |
II. Проведения испытаний и ремонта Насосов Common Rail: Bosch CP1, CP2, CP3, CP4. DENSO HP2, HP4, HP0. DELPHI, SIEMENS, Jier, VDO
Проверка производительности CR насосов позволяет:
- проверить работоспособность насоса после ремонта;
- убедиться в соответствии насоса заданным режимам;
- произвести обкатку и промывку насоса после переборки.
 |
Главное «Окно» программы - Информационная строка, показывает номер и тип насоса, режим измерения, тип теста, шаг теста. |
 |

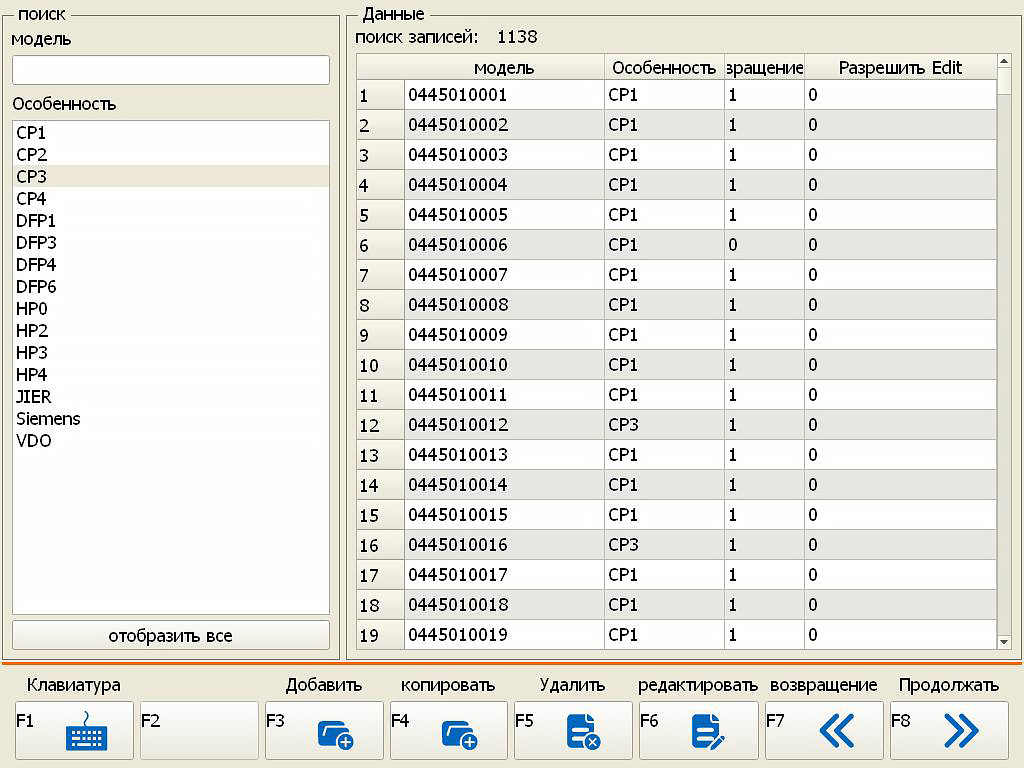

«Окно» F3 – Поиск выбор насоса по номеру - Окно для поиска по номеру. |
 |
F8 – Распечатать, распечатка, редактирование и сохранение результатов теста |
III. Проведения испытаний и ремонта Насос-форсунок EUI и секций EUP: BOSCH, DENSO, DELPHI, CAT, JOHNDEERE, DETROIT DIESEL
(Механический привод и адаптеры ОПЦИЯ)
 |
Устройство "ВОЛНА–3" имеет встроенный электронный дизель-тестер EUI/EUP.

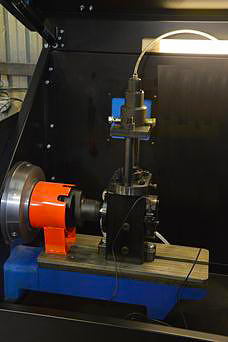

При дооснащении вашего стенда механическим приводом CAM-BOX, позволяет проводить диагностику и регулировки насос-форсунок. Проверка насос форсунок происходит в комплексе работы механической и электронной части. Насос-форсунка устанавливается на механическую часть, и производится подключение ее к стенду. |
 |

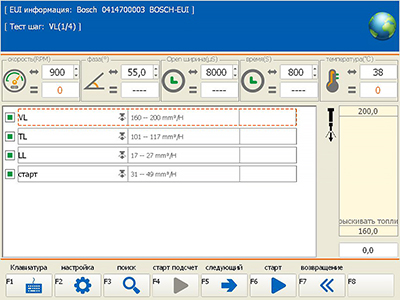

Главное «Окно» программы - Информационная строка, показывает номер и тип, режим измерения, шаг теста. |
 |
«Окно» F3 – Поиск выбор насос-форсунок по номеру - Окно для поиска по номеру. |
IV. Проведения испытаний и ремонта Форсунок HEUI CAT
 |
Главное «Окно» программы - Информационная строка, показывает номер испытываемой форсунки, тип насоса, режим измерения, тип теста, канал теста. |
 |
«Окно» F3 – Поиск выбор форсунок по номеру - Окно для поиска форсунки по номеру. |
 |

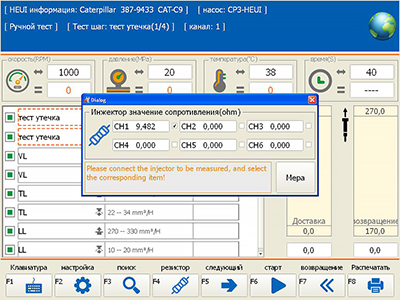

F4 – Резистор, позволяет произвести проверку сопротивления соленоидов электромагнитных форсунок. |
 |

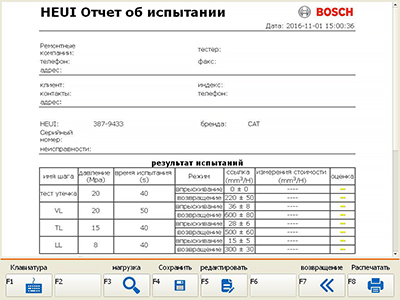

F8 – Распечатать, распечатка, редактирование и сохранение результатов теста. |
V. Проведения испытаний и ремонта ТНВД типа VE PE «Функция тахо-счетчика»
(блок управления ТНВД «VE-PE» ОПЦИЯ)
 |

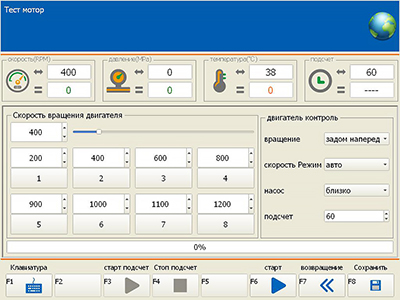

Главное «Окно» программы - Строка состояний, показывает обороты, давление, температура тестового масла, количество циклов. |
Комплектация Устройства "ВОЛНА–3"
| Наименование | Количество |
| Устройство "ВОЛНА–3" | 1 |
| Клавиатура (104 клавиши, PS/2, стандарт) | опция |
| Мышка (PS/2) | опция |
| Монитор 4:3 | Опция |

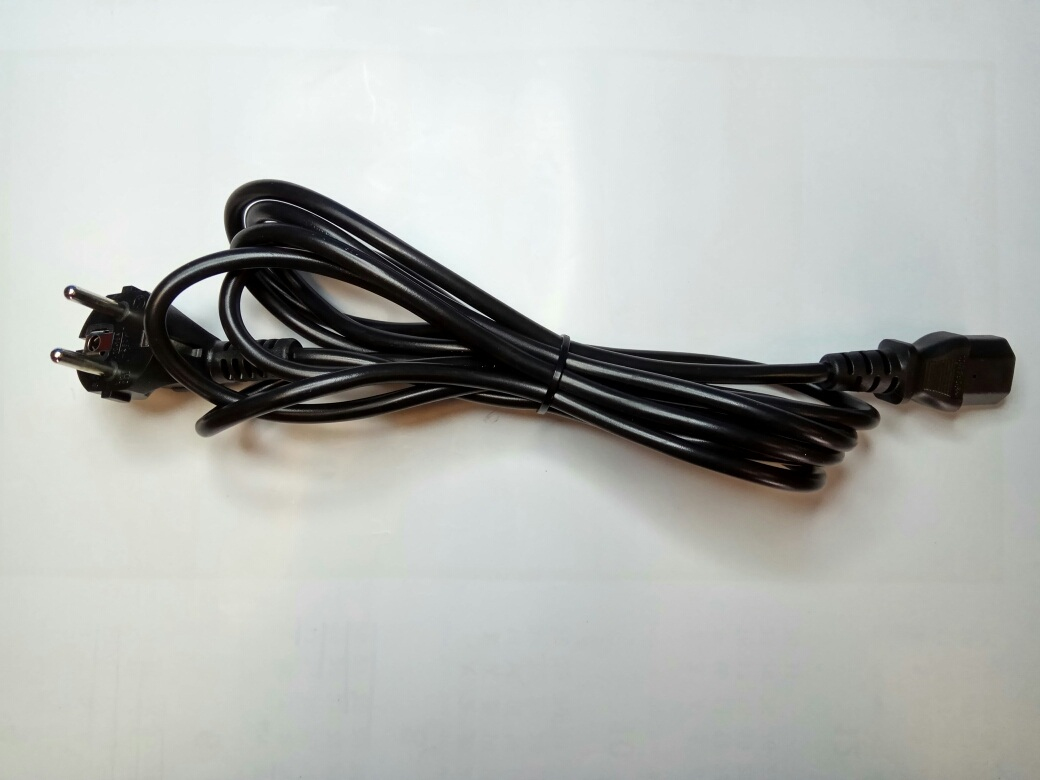

| Кабель питания (220В) | 1 |

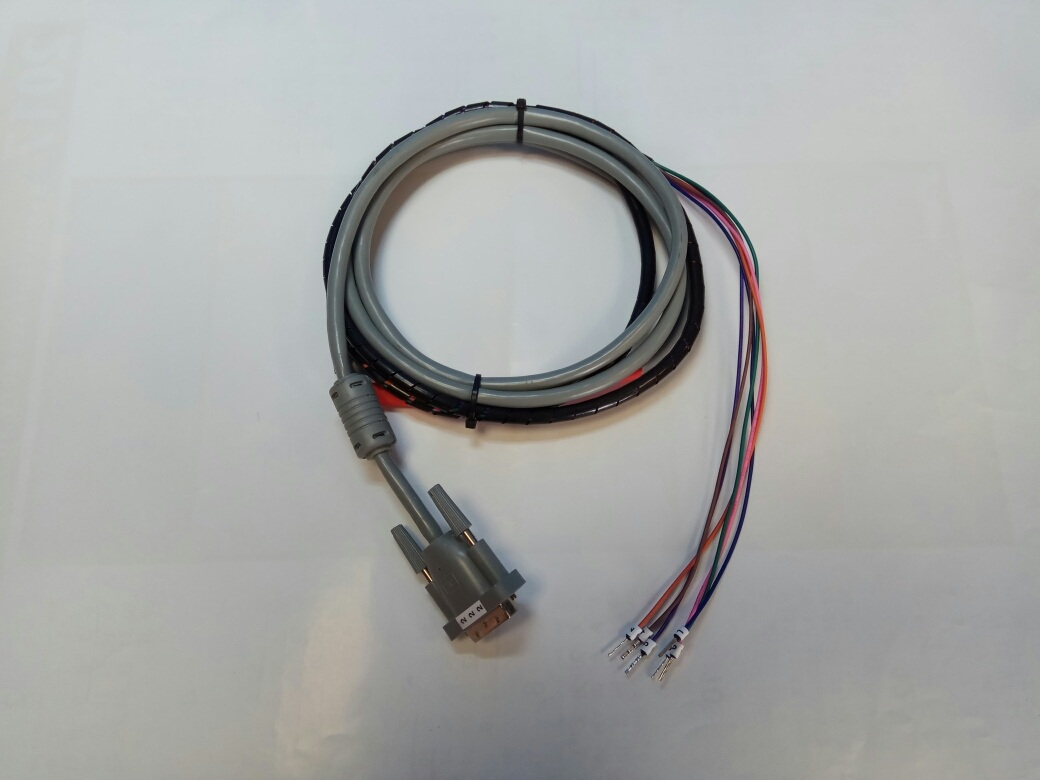

| Кабель - адаптер, BOSCH | 1 |
| Кабель - адаптер, DENSO | 1 |
| Кабель - адаптер, Delphi | 1 |

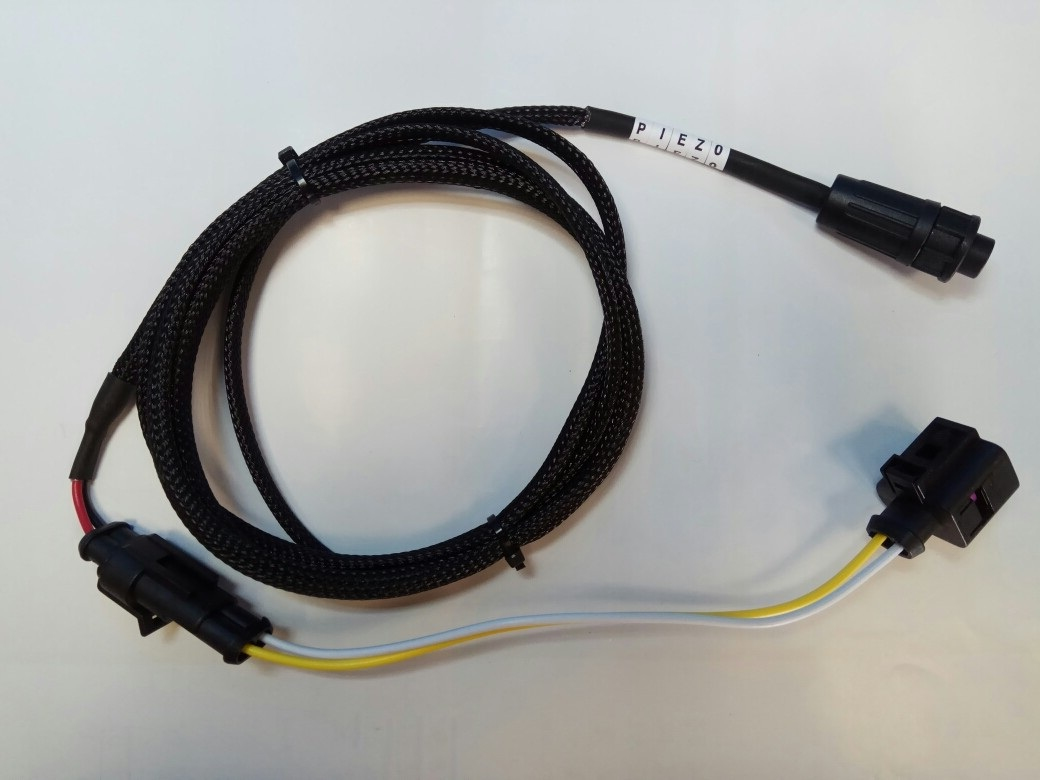

| Кабель - адаптер, Siemens (пьезо) | 1 |
| Кабель - адаптер, универсальный (зажимы типа "Крокодил") | 1 |
| Инструкция по эксплуатации программного модуля | 1 |
VI. Безмензурочный блок измерения VOLNA M2-Fl

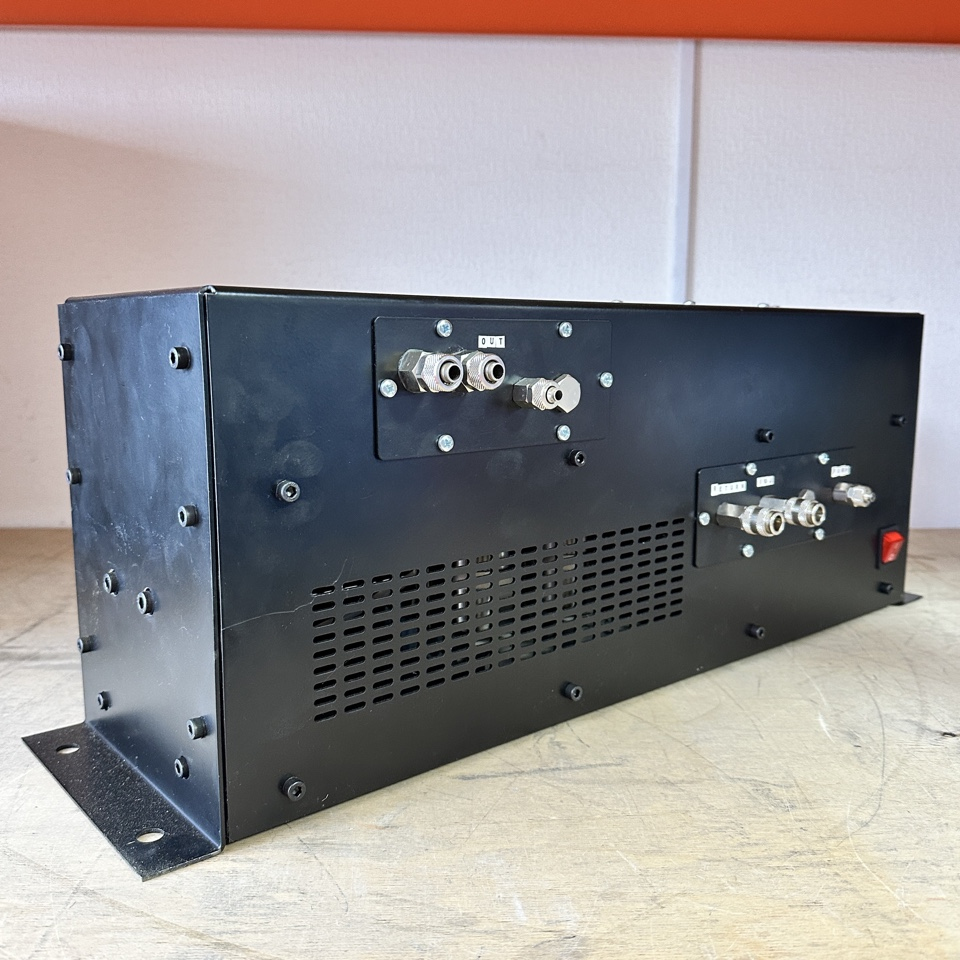

Безмензурочный блок измерения VOLNA M2-FL предназначен для измерения подачи\обратки форсунки и производительности CR насоса (ТНВД) при испытании на стенде.
Блок VOLNA M2-FL включает в себя:
- Два измерительных канала (Массметр 2шт.) за счет чего происходит одновременное измерение "подачи" и "обратки" форсунки. Деление измерения 0.1 мл.
- Канал для измерения потока (Флоуметр), необходим при испытании насосов CR.
- Дренажные насосы.
- Плата управления.
-
Комплектация VOLNA M2-FL:
- Кабель питания 220В
- Кабель связи Модуля измерения с блоком VOLNA 3
- Трубки 6/4 с БРС для подключения "подачи" и "обратки" форсунки. (2шт. х 2м)

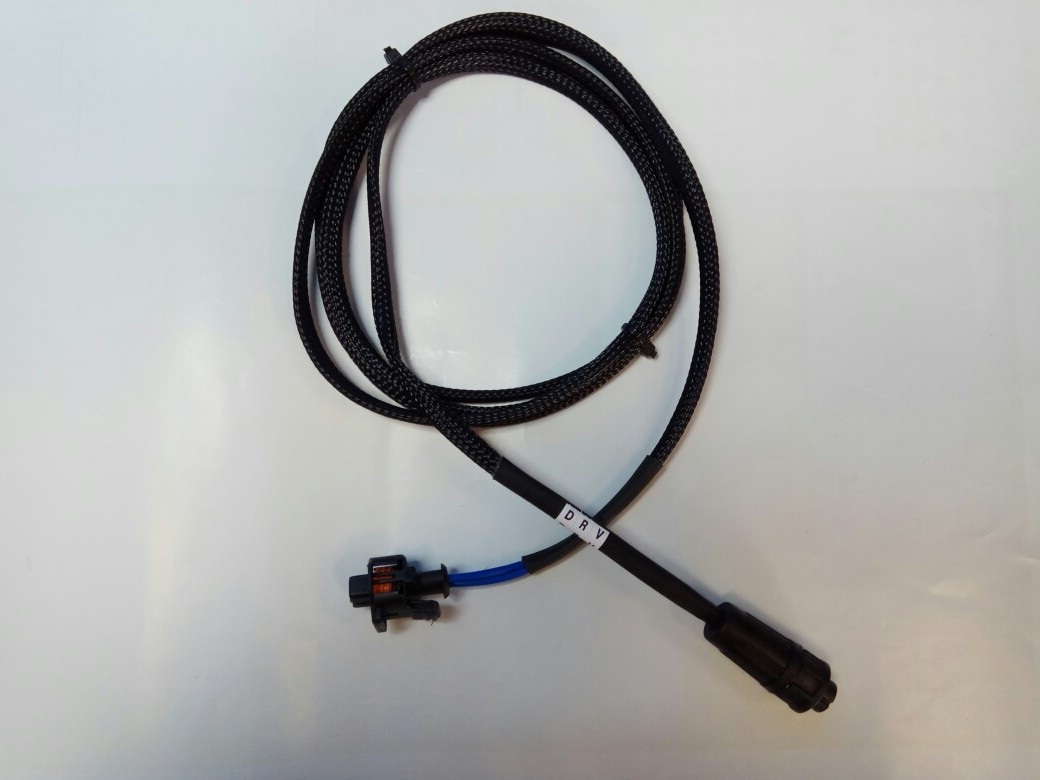

- Трубка 6/4 с БРС разгрузки DRV клапана (подача измерения производительности CP Насоса. (1 х 2м)
- Трубки сброса тестового масла в бак (2шт. х 3м)
Вес и габариты:

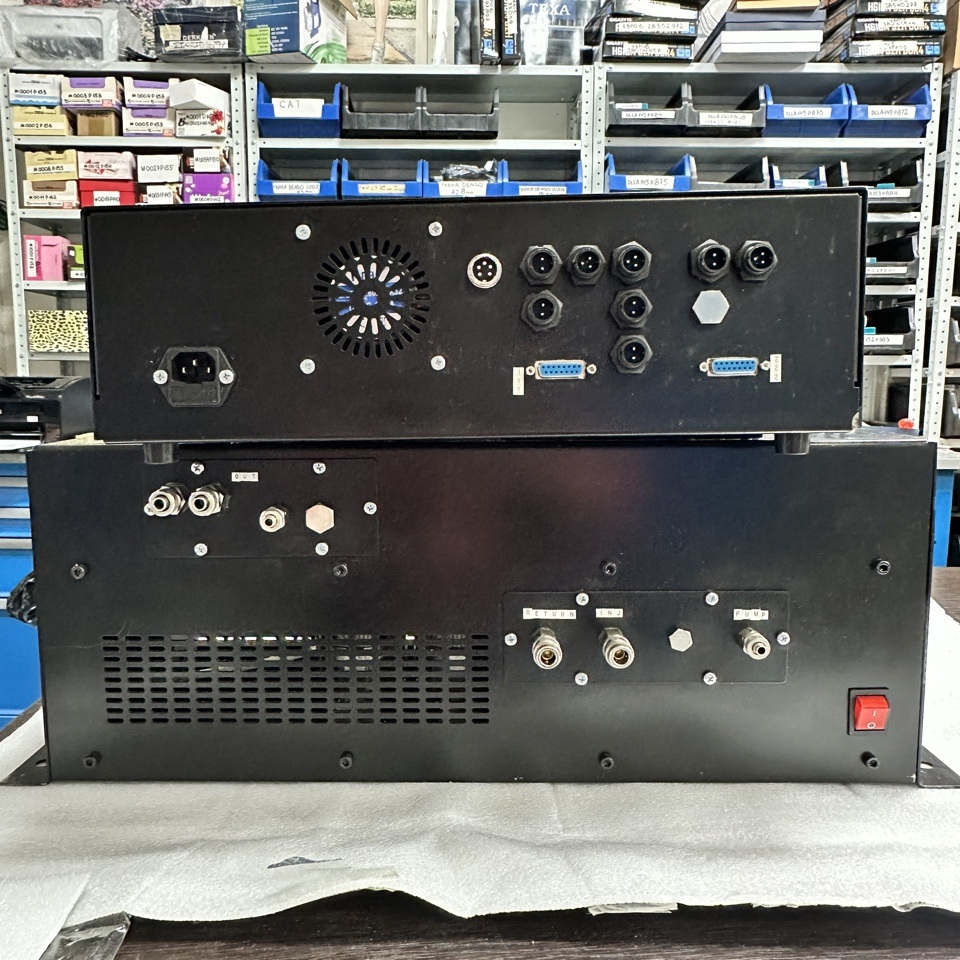

10 кг. 42 х 30 х 14см
На Устройство "ВОЛНА–3" предоставляется гарантия в течение 12 месяцев.
"ВОЛНА–3" - 100% собираемое в России (г. Москва ООО "Фарко") устройство, которое осуществляет полный комплекс работ, связанных с испытанием и ремонтом дизельных топливных систем.
Заказчики и покупатели перед покупкой стенда могут самостоятельно протестировать его, проверить показания и работоспособность стенда на своих форсунках. Получить необходимую консультацию непосредственно от инженеров, занятых в производстве этого оборудования.
